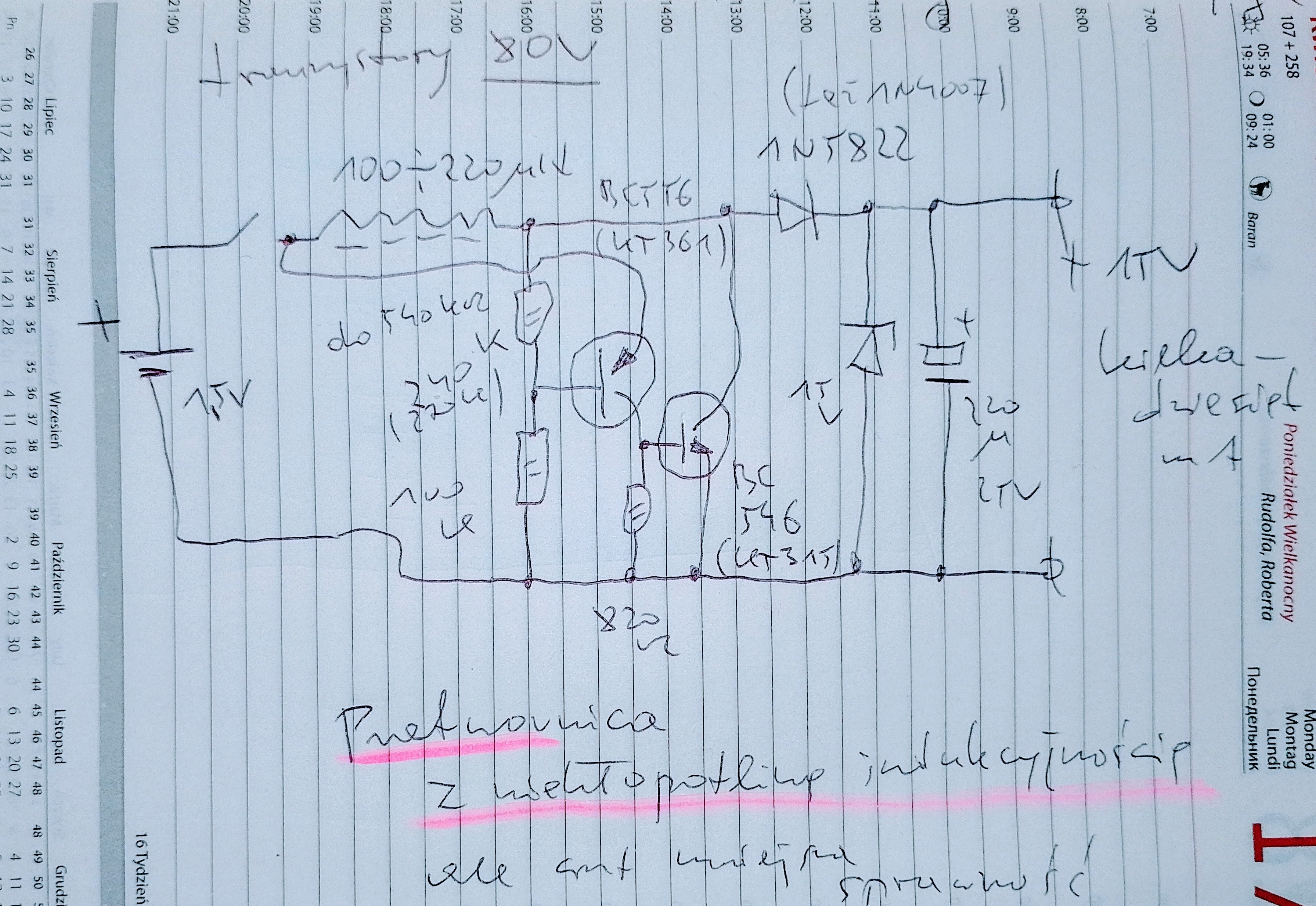

Zaletą jest uniwersalność, bo od diody Zenera będzie zależało napięcie wyjściowe, niskie napięcie wejściowe (od 1 V), a także fakt, że można wykorzystać niemal dowolną indukcyjność w zakresie od 100 do 220 mikrohenrów i to bez potrzeby nawijania "pierścionków", robienia odczepów czy dbania o prawidłowe podłączenie początków uzwojeń. Wadą jest natomiast większa ilość potrzebnych elementów oraz nieco niższa sprawność energetyczna w porównaniu z bardziej klasycznymi przetwornicami DC na DC (Step Up).
Układ wielokrotnie sprawdzony i godny polecenia.
 |
| koncepcja pierwotna: Радио-мансарда |
Więcej szczegółów w materiale źródłowym lub paczuszce zbiorczej.
Warto przerysować i trzymać na różne okazje. Po wpierdyknięciu zenerki 9V1 można zasilać stosowny multimetr z jednego paluszka/akumulatorka AA(A), a elektronikę zmieścić w "bebechach" rzeczonego miernika, bo miejsca tam zazwyczaj od groma.
(Marcin Perliński)
